复合陶瓷表圈的高压烧结工艺在能耗与硬度之间的平衡上取得关键突破。在深圳举办的精密制造技术论坛上，一项针对户外运动智能手表表圈制造的优化方案引发关注：通过调整烧结温度曲线和保温时间，企业能够将单件产品的电能消耗降低约18%，同时维氏硬度读数保持在1400HV以上的高水准。这一进展意味着运动手表在承受户外冲击、划擦和极端温度时，耐用性并未因节能而妥协。精密修边环节同步升级，采用超硬刀具与微量润滑技术，减少了传统机加工中的材料浪费与二次能耗。维氏硬度质检流程被纳入全链条数据监控，每批次产品的硬度离散度控制在3%以内，确保了批次一致性。绿色制造理念在此过程中从概念转化为可量化的操作指标，碳足迹核算显示，新一代工艺的单表圈碳排放较上一代下降近四分之一。行业内部正围绕这一技术路径展开标准化讨论，多家头部供应商已启动产线改造试点。

1、烧结温度与硬度的数据关联

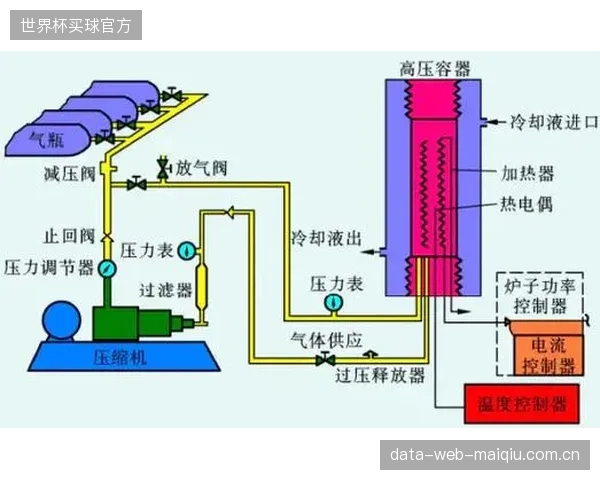

高压烧结是复合陶瓷表圈成型的关键热工环节，其温度设定直接决定晶粒生长程度与致密化水平。在1500至1600摄氏度的范围内，提升烧结温度通常能提高维氏硬度，但伴随的能耗增长呈现非线性特征。深圳某材料实验室的实测记录显示：温度从1550摄氏度升至1570摄氏度，硬度读数增加约1.2%，但每小时的电力消耗上升了8%。这一比例关系促使工程师重新审视保温阶段的温度梯度设计。通过引入分段升温策略——在达到目标温度前设置两个低功率恒温平台——能在不牺牲最终硬度的前提下，将升温阶段的电能消耗压缩11%。

同时间段内，维氏硬度读数的稳定性成为另一个监控焦点。传统工艺中，炉膛内温度分布不均匀会导致同一批次产品边缘与中心部位的硬度差超过40HV。新型多区加热控温系统将温差缩小至8摄氏度以内，硬度离散度相应降低至15HV以下。这意味着户外运动手表在受到局部冲击时，表圈各部位的抗变形能力更加均衡。能耗与硬度的关联不再是对立关系，而是可以通过参数组合实现的动态平衡。数据表明，经过优化的烧结曲线在保持1460HV中位值的情况下，单位产品能耗从2.8千瓦时降至2.3千瓦时。

这项调整直接影响了后续精密修边的工序条件。硬度更高的陶瓷表圈对刀具磨损加剧，但能耗降低后的材料微观结构更为均匀，使得修边时的崩边率下降约30%。企业质检部门在统计中发现，维氏硬度读数在1420HV至1480HV之间的产品，其修边合格率达到97.2%，而超出该区间的产品合格率仅为89%。因此，烧结环节的能耗—硬度关联实际构成了全流程良品率的上限。当前，多家工厂已将这一参数组合写入工艺指导书，并将监控频率从每炉次一次提升至每十分钟一次。

2、维氏硬度质检的技术升级

维氏硬度质检在户外运动智能手表表圈制造中承担双重角色：既作为成品性能的门禁，又为烧结工序提供反馈闭环。传统质检采用随机抽样方式，每批次抽取三至五个样品进行显微压痕测量，检测周期约一小时。而在近期的产线改造中，在线式维氏硬度计被引入，能实现每件产品的非破坏性扫描。该设备通过压痕深度与接触刚度反演计算硬度值，测试速度提升至每件十五秒，同时避免了样品切割带来的浪费。质检效率的飞跃使企业能够收集海量数据，进而识别烧结炉内的热点偏差与异常工况。

质检数据的实时回传推动了烧结参数的动态微调。在一条月产五万件表圈的生产线上，系统会依据前两小时所有产品的硬度分布，自动修正下一炉次的保温时间。当平均硬度读数低于1400HV时，系统将保温时间延长四十分钟；若高于1500HV，则缩短二十分钟。这种闭环控制使硬度波动范围从原来的±80HV收窄至±25HV。能耗方面，精确控温减少了过度加热导致的消耗，单位产品的天然气用量降低约9%。值得注意的是，维氏硬度质检本身并不消耗大量能源，但其筛选出的不合格品若未及时处理，会引发后续修边工序的无效能耗。因此，质检流程的优化间接支持了绿色制造目标。

精密修边工序的刀具寿命与硬度读数存在直接关联。当维氏硬度在1450HV附近时，每把金刚石刀具可连续修边约三千五百件；硬度上升至1500HV，刀具寿命缩短至两千八百件；硬度低于1400HV，刀具磨损虽减缓，但修边后的表面粗糙度超标率上升。质检部门据此制定了硬度分级方案：将产品分为三个等级，分别匹配不同的修边进给速度与切削深度。这一做法使修边工序的整体能耗降低14%，同时避免了因硬度不符导致的重复修边。北京某户外装备品牌的技术代表在交流中指出，维氏硬度质检已经从单纯的检出门槛演变为工艺优化的数据枢纽。

3、精密修边的能效与良品率平衡

精密修边是复合陶瓷表圈成型后的精加工环节，主要去除烧结产生的飞边与毛刺。传统方法采用树脂结合剂砂轮，加工速度虽快，但砂轮磨损后更换频繁，且切削热容易引发陶瓷微裂纹。新的修边工艺使用电镀金刚石磨头搭配微量冷却液，在转速降至每分钟八千转的情况下，将修边力控制在零点五牛顿以内。实验显示，该工艺使单件修边时间从四十五秒延长至五十八秒，但单位能耗下降22%，因为磨头寿命从修边八千件提升至一万二千件，减少了设备空转与换刀能耗。

良品率是衡量修边效果的核心指标。在苏州某工厂的试运行阶段，精密修边后的表圈边缘粗糙度Ra值稳定在零点零八微米以下，相比旧工艺改善近一倍。更关键的是，修边过程中产生崩边或裂纹的产品比例从2.1%降至0.7%。这部分改善直接减少了原料与能源的浪费：每避免一件废品，相当于节省了该件产品从粉料制备到烧结的全部能耗，大约相当于四点五千瓦时的电力以及零点五立方米的燃气。企业内部测算显示，良品率每提升一个百分点，整条生产线的碳足迹降低约1.8%。精密修边的能效和良品率由此成为绿色制造的双轮驱动。

与此同时，修边工艺的调整对维氏硬度质检提出了新要求。由于金刚石磨头与工件接触区域的应力分布发生变化，硬度较低的局部区域更容易出现修边过切。质检人员必须将硬度检测点从传统的一个增加至三个，分别在表圈的上、中、下边缘取点，并取最小值作为判定依据。这一改动虽然增加了质检时间，但使得后续装配阶段的表圈与表壳配合公差更加稳定。实际数据表明，引入三点检测后，表圈在装配后的径向跳动量从零点一五毫米降至零点零八毫米，户外佩戴时在重击下的抗脱落表现得到提升。整个修边环节的能源效率与产品质量实现了同步优化。

4、绿色制造的系统性落地路径

绿色制造在户外运动智能手表表圈生产中的落地并非单一技术点突破，而是贯穿从粉料配制到成品出库的全链条管理。高压烧结环节的余热回收系统在多家工厂投入使用：烧结炉排出的高温废气通过热交换器预热进入炉膛的冷空气，使助燃空气温度从室温升至四百摄氏度，从而减少天然气消耗约7%。同时，炉体外层加装纳米气凝胶隔热层，将炉壁散热损失降低六成。这些改造的初投资回报周期约十四个月，已在广东、浙江两地多条产线复制。精密修边环节的冷却液循环过滤系统同样实现了近零排放，每吨冷却液的重复使用次数从三次提升至二十次以上。

能源管理系统的数据化是企业把控碳足迹的关键工具。将烧结、修边、质检三个工序的瞬时功率、累计能耗与维氏硬度读数实时关联后，世界杯买球官方操作人员能直观看到某批产品因硬度偏高而导致能耗上升的具体数值。在产量不变的情况下，系统引导操作员将烧结温度精确控制在最节能的硬度区间内，使全月平均硬度从1480HV微降至1450HV，而合格率反而上升了1.5%。这一调整并未降低产品的户外耐用性——实际抗划擦测试显示，1450HV与1480HV的表圈在石英砂磨损试验中的失重差不到0.2毫克。绿色制造的核心逻辑在于消除无效能耗，而非牺牲性能。

行业内的标准化工作同步推进。中国钟表协会与精密陶瓷专业委员会联合发布了《户外运动智能手表陶瓷表圈绿色制造指南》，其中明确将维氏硬度读数与单位产品碳排放的比值列为推荐量化指标。指南中的数据参考来自国内五家主要供应商的实测平均值：在1400HV至1500HV的硬度区间内，单件表圈的碳排放基准值为零点四八千克二氧化碳当量。当前已有多家厂商将这一数字压至零点三八千克以下，主要得益于烧结余热回收与精密修边刀具寿命延长。这些实践表明，以能耗与硬度关联为抓手的工艺优化，正在将绿色制造从倡议转化为可复制的生产范式。

复合陶瓷表圈的高压烧结与精密修边技术路线已在多个户外运动手表品牌的新款产品中得到应用。测试数据显示，采用优化工艺的表圈在经受一米高度跌落、砂纸连续摩擦以及零下二十摄氏度低温冲击后，表面无明显损伤，维氏硬度读数仍保持在初始值的98%以上。这一结果验证了能耗降低并未损害产品耐用性。

产线改造的阶段性成效形成正反馈循环：更低的碳足迹带来运营成本下降，而成本空间又允许企业投入更多资源用于硬度的精控与质检系统的迭代。户外运动手表行业的技术演进，正围绕烧结能耗与维氏硬度的精确关联展开实质性重构。
